Quantas soluções existem para fixar uma placa de ancoragem? Ancoragem de expansão, argamassa de injeção epóxi e híbrida, ancoragem de torque controlada, cápsula adesiva, parafuso: todas são tecnologias de fixação que oferecem benefícios diferentes, dependendo da aplicação e condições de instalação (desempenho, flexibilidade, velocidade, adaptabilidade).

Como escolher o caminho certo? O primeiro passo é identificar uma lista curta de soluções adequadas de ancoragem, examinando uma qualificação de terceiros (ETA de acordo com Eurocodigo). O que isto significa? Suponhamos que você esteja lidando com uma aplicação sísmica no momento: basta considerar soluções de ancoragem que ofereçam a aptidão sísmica e o desempenho avaliados nos documentos mencionados acima.

O segundo passo é executar um projeto adequado para filtrar todas as soluções que não estão em conformidade com os requisitos de carga. Em terceiro lugar, você precisa considerar aspectos como produtividade, facilidade de uso e custo. Finalmente, o método de instalação é fornecido com orientação para garantir uma configuração adequada, por exemplo, indicando o momento de torque a ser aplicado em uma cavilha roscada ou enfatizando a necessidade de limpeza do furo para uma fixação química. Com relação a isso, você pode recomendar sistemas que mitigam automaticamente os riscos relativos à execução (como o Safeset para ancoragens químicas).

Se você é novo especificando ancoragens, ficaremos felizes em acompanhá-lo em sua longa jornada, começando com os conceitos básicos de design e seleção de ancoragens.

A primeira coisa que você precisa saber é que, apesar de muitas diferenças de qualidade, desempenho e aplicações, todas as tecnologias de ancoragem pós-instaladas têm uma base comum: a maneira como esses sistemas transferem a carga para o concreto é baseada principalmente em um ou uma combinação de três princípios básicos de trabalho que serão abordados neste artigo.

Expansão

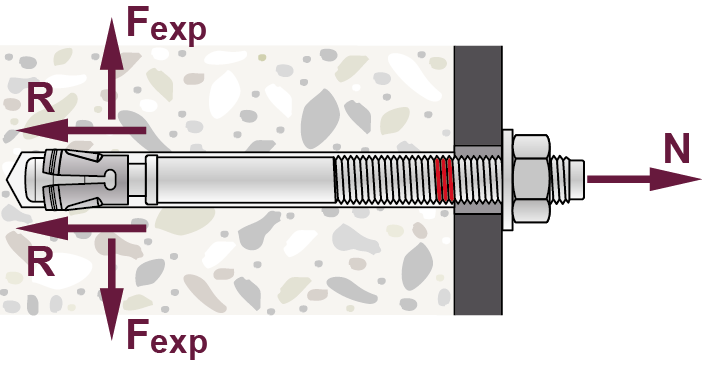

A carga de tração (N) é transferida para o material de base por fricção, R. A força de expansão (Fexp) é necessária para que isso ocorra, e pode ser gerada pela aplicação de uma força ou deslocamento controlado. No caso de força controlada, o estresse lateral (expansão) é produzido quando um torque de aperto é aplicado ao final. Um exemplo desse tipo de ancoragem é a KB3.

Forma

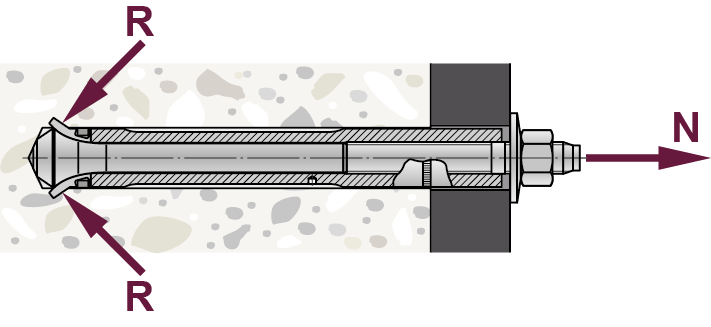

Um travamento ocorre pelo escrutamento do concreto e criação de um travamento com a fixação. A carga de tração N está em equilíbrio com as forças de suporte R, atuando sobre o material de base. Como exemplo, a ancoragem de corte interior, a HDA.

​Adesão

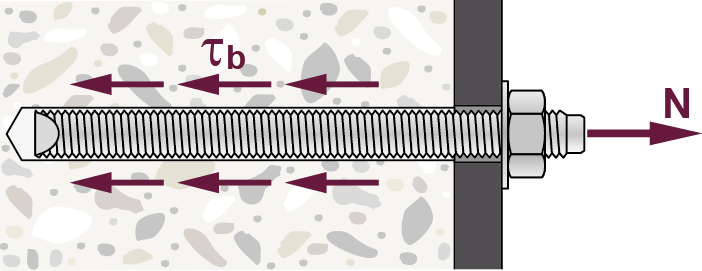

Uma ligação adesiva é produzida entre a barra de ancoragem e a parede da perfuração por um adesivo químico, como HIT-RE 500 V3, HIT-RE 100 ou HIT-HY 200-R com barras roscadas.

Combinação de princípios de trabalho

Muitas ancoragens obtêm seu poder de fixação a partir de uma combinação dos princípios de trabalho mencionados acima.

Por exemplo, uma ancoragem exerce uma força de expansão contra a parede do seu furo devido ao deslocamento de um cone em relação a uma camisa. Isto permite que a força longitudinal seja transferida para a ancoragem por fricção. Ao mesmo tempo, essa força de expansão causa deformação local permanente do material de base: uma ação de incrustamento resulta, o que permite que a força longitudinal na ancoragem seja transferida adicionalmente ao material de base.

Para saber mais, você tem várias opções: deixar um comentário ou postar suas perguntas em nossa comunidade (https://ask.hilti.com.br/) ou participar de nossos Webinars (https://ask.hilti.com.br/webinars).
