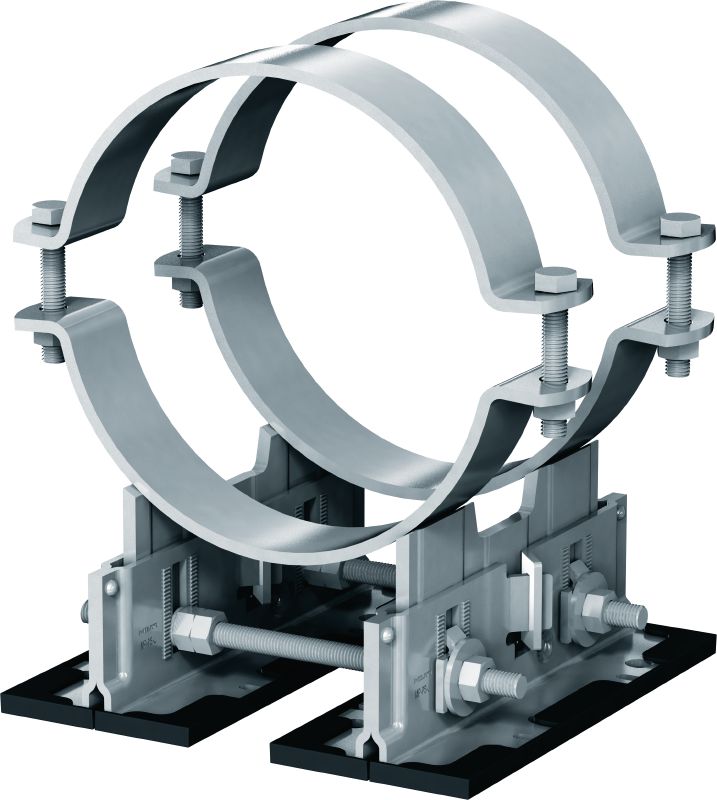

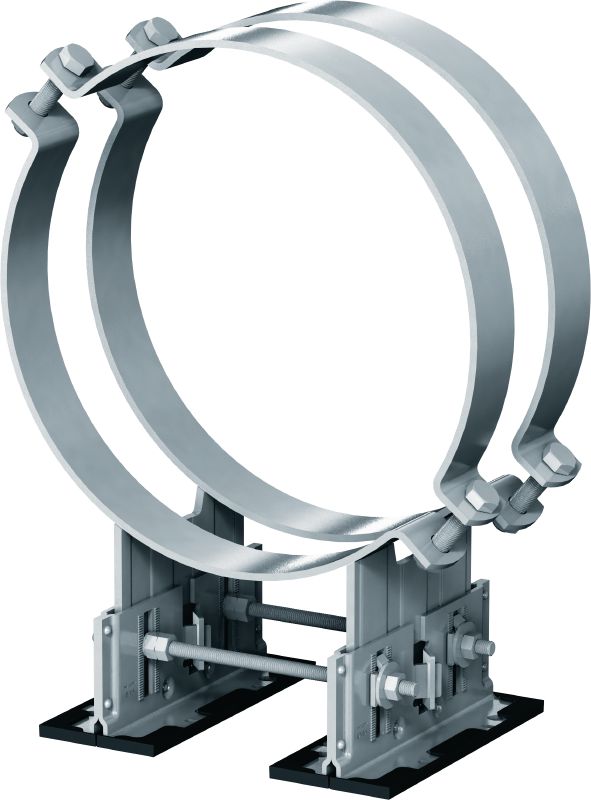

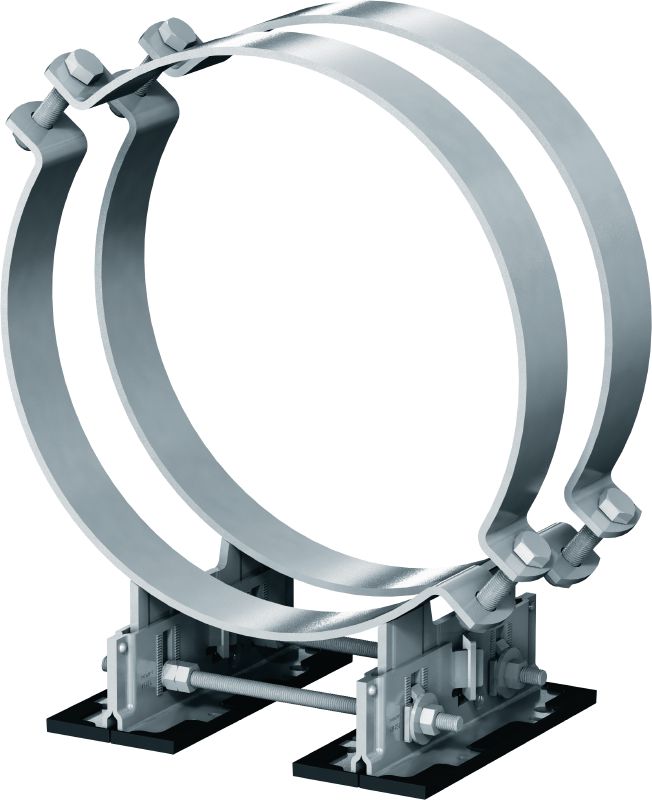

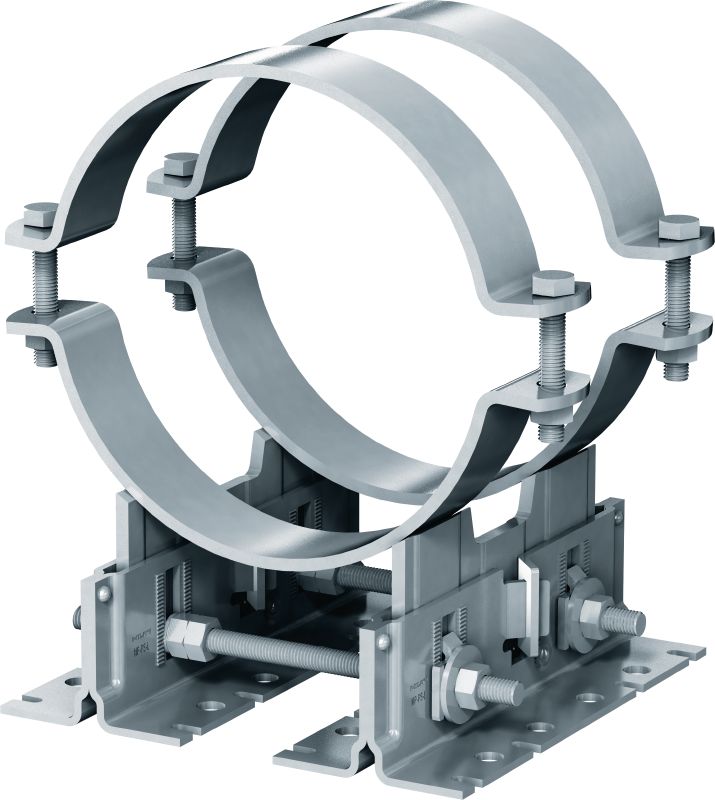

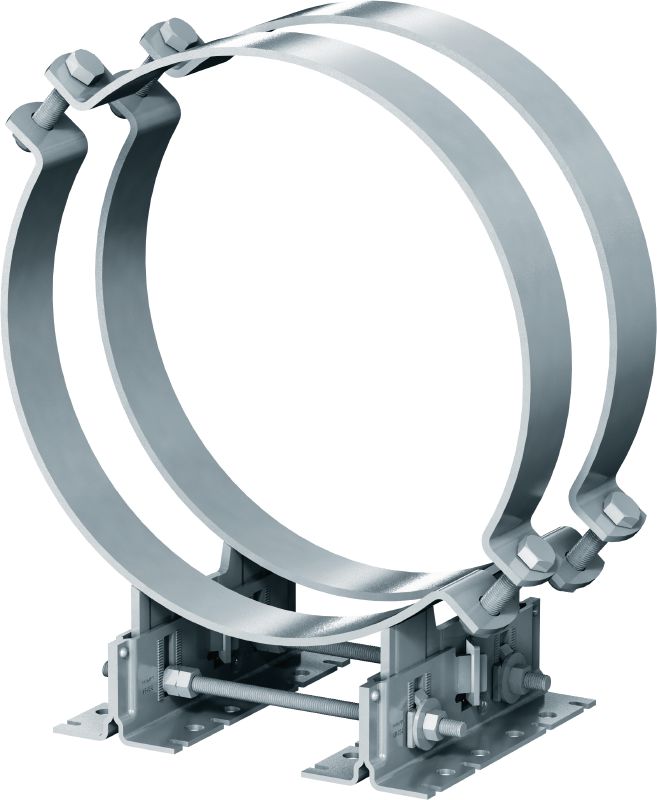

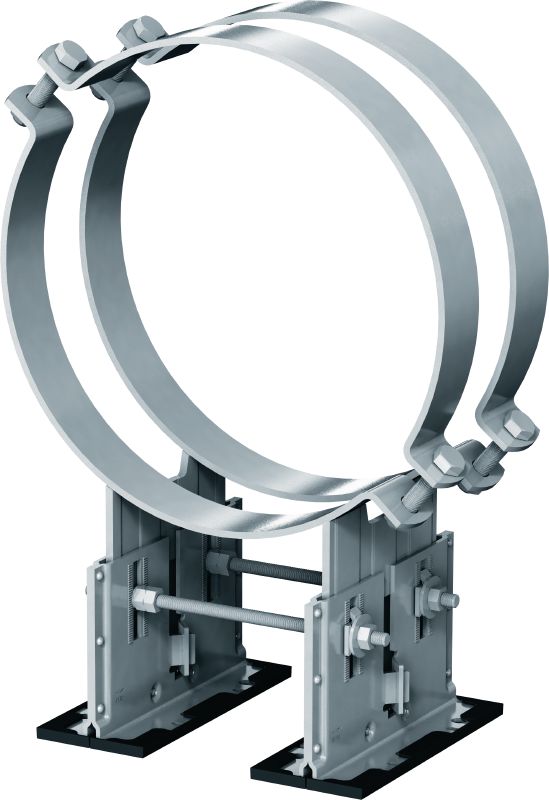

MP-PS 4-2 Estribo

Estribo revestido para exterior (OC) com ajustabilidade de altura e inclinação para aplicações industriais de grande porte com diâmetros externos do tubo de 217-610 mm (8" a 24")

Resistência ao fogo (sim/não): Não
Resistência à temperatura: -20 - 300 ºC
Composição do material: Placa base: S280GD / Modif POSMAC-C, Arcos: S235JR - DIN EN 10025, Placa média: S235JR - DIN EN 10025, Placa de deslizamento: PA66 + GF30, Parafuso: aço de grau 8,8, porca: aço de grau 8

Selecione uma opção

Gama de diâmetros - D

217 - 227 mm
244 - 254 mm
267 - 277 mm
318 - 328 mm
350 - 360 mm
401 - 411 mm
452 - 462 mm
503 - 513 mm
605 - 615 mm

Altura acima do solo até a base do tubo

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Tamanho nominal do tubo (imperial)

8 in
10 in
12 in
14 in
16 in
18 in
20 in
24 in

Tamanho nominal do tubo

200 mm
250 mm
300 mm
350 mm
400 mm
450 mm
500 mm
600 mm

Conteúdo do pacote

1 un

Opções de produto

Quantidade

Embalagens

Total Pieces

Você não pode ver os preços da sua empresa

Por favor, faça login ou registre-se Faça login na sua conta para ver os preços da sua empresa

Desconto

De BRL 2.624,92

Dados técnicos

Resistência ao fogo (sim/não)

Não

Resistência à temperatura

-20 - 300 ºC

Composição do material

Placa base: S280GD / Modif POSMAC-C, Arcos: S235JR - DIN EN 10025, Placa média: S235JR - DIN EN 10025, Placa de deslizamento: PA66 + GF30, Parafuso: aço de grau 8,8, porca: aço de grau 8

Espessura do material

Placa de base: 4 mm, Placa média: 7 mm, Placa de deslizamento: 3 mm, Anilha serrilhada: 4 mm

Acabamento da superfície

Exterior revestido - HDG

Galvanizado a fogo

Sim

Aço inoxidável

Não

Condições ambientais

Exterior, poluição de baixa a moderada (C3 / C4 - baixo)

Tipo de material Base

Concreto, Aço, Suporte modular

Tamanho da chave

19 mm

Torque de aperto para ajuste da altura

50 Nm

Comprimento

256 mm

Informações adicionais sobre o produto

Coeficiente de atrito - chapa corrediça (PA66-GF30) em superfície de liga de zinco-magnésio: 0,146, Coeficiente de atrito - chapa corrediça (PA66-GF30) em superfície galvanizada a quente (HDG): 0,129, PA66-GF30 vs Zn: 0,177

Documentos

Características & Aplicações

Características

Versatilidade one-for-all – utiliza o mesmo sistema de estribo para suportes de fixação, deslizamento, guia ou livre resistência para vigas modulares da Hilti, vigas de aço e concreto
Suporte a software abrangente – simplifica o cálculo utilizando PROFIS, Hilti FixPoint Calculator, bibliotecas BIM/CAD e vários plug-ins
Dados de carga e documentação disponíveis – design conforme as normas EN13480-3, Eurocode 3 e MSS-SP58 para componentes de suporte de tubos
Instalação mais rápida no local – ajuste facilmente a altura e a inclinação após fixar a estribo no local
Maior intervalo de fixação – adequado para vários tubos diferentes com ou sem inlays adicionais

Aplicações

Fixação de tubos em vigas de aço, concreto ou vigas modulares de suporte da Hilti
Instalações de tubos em áreas industriais onshore, geração de energia, farmacêuticas, eletrônicas ou manufaturas automotivas
Adequado para temperaturas de aplicação de até 300 °C e uma espessura de isolamento de até 220 mm
Recomendado para utilizar em ambientes Interiores ou Exteriores com baixo/médio teor de poluição (C3)

Para informação sobre certificados, por favor ver itens individualmente.
