Estribo soldáve MP-PS

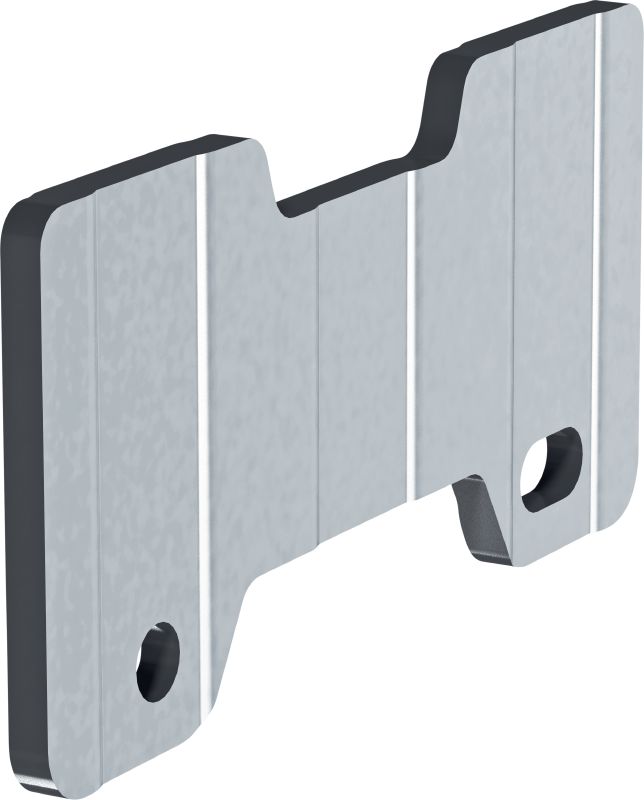

Placa MP-PS M2-WP NC weldable #2368780

Configurador
Dados Técnicos
Documentos
Características & Aplicações
Produtos relacionados
CG003834_v1 (2842619)
CG003875_v1 (2842849)
CG003839_v4re (2842682)
CG003840_v3 (2842690)
CG003838_v2re (2842655)
CG003835_v1 (2842624)
CG003836_v1 (2842633)
LCG003837_v4_cropped (2843431)
MP-PS M2-WS NC with dimensions (2859547)

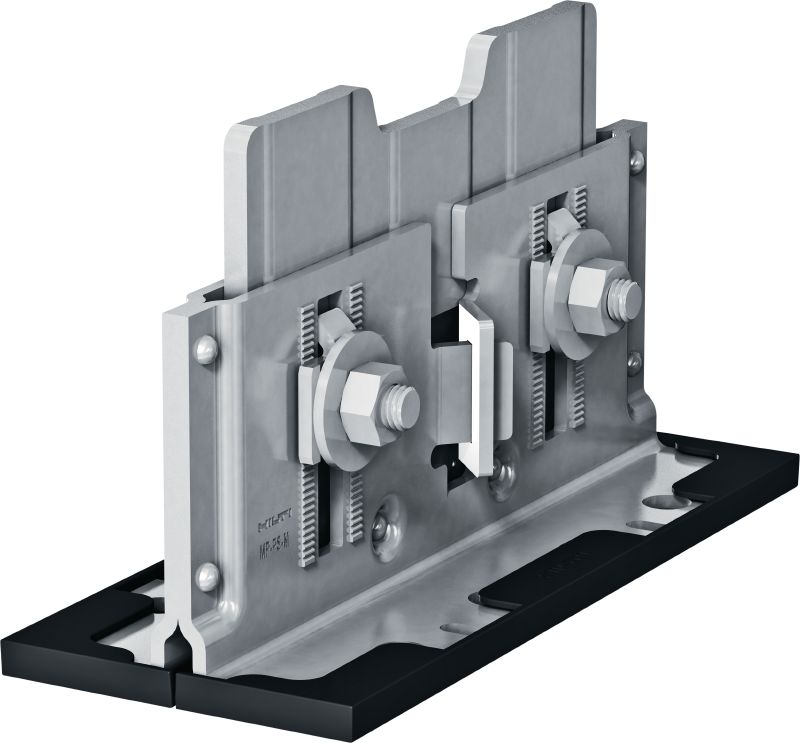

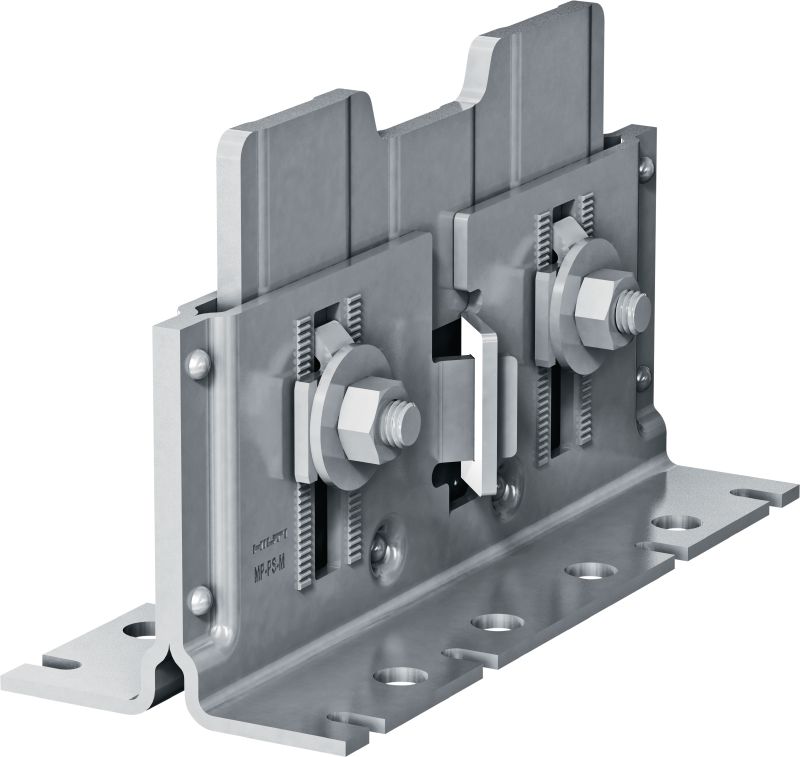

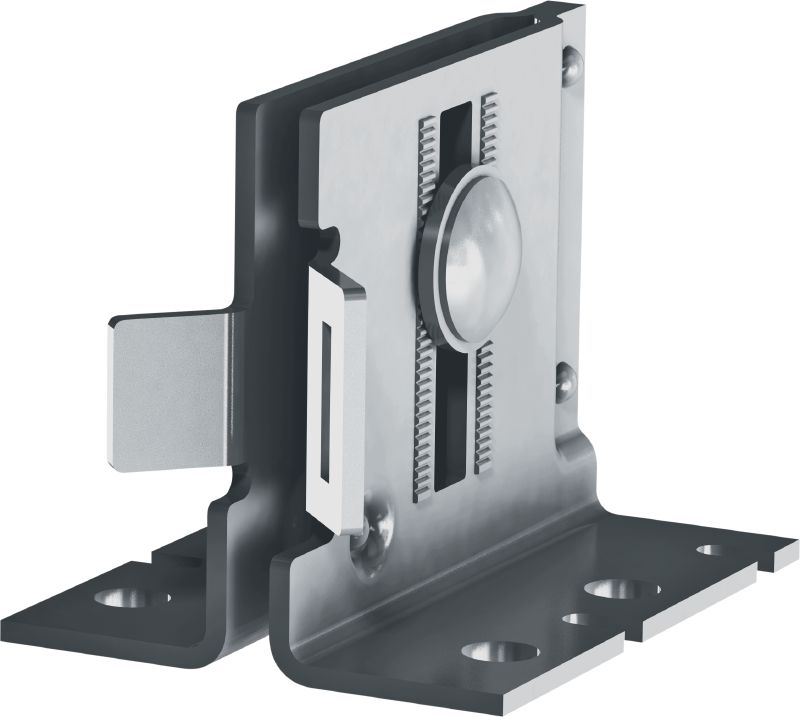

Estribo ajustável com interface de tubo soldável para fixar tubos com 21-328 mm (de 1/2" a 12") de diâmetro em materiais base variados em ambientes moderadamente corrosivos

  • Resistência ao fogo (sim/não): Não
  • Resistência à temperatura: -20 - 300 ºC
  • Composição do material: Placa base: S280GD / Modif POSMAC-C, Placa média: S235JR - DIN EN 10025, Placa de deslizamento: PA66 + GF30, Parafuso: aço de grau 8,8, porca: aço de grau 8

Selecione uma opção

Conteúdo do pacote
  • 4 un
 Opções de produto
Quantidade
Embalagens
Total Peças
4
Você não pode ver os preços da sua empresa

Por favor, faça login ou registre-se Faça login na sua conta para ver os preços da sua empresa

Desconto
BRL 945,62
BRL 236,41
/
1 un

Dados Técnicos

Details
Technical illustrations
Resistência ao fogo (sim/não)
Não
Resistência à temperatura
-20 - 300 ºC
Composição do material
Placa base: S280GD / Modif POSMAC-C, Placa média: S235JR - DIN EN 10025, Placa de deslizamento: PA66 + GF30, Parafuso: aço de grau 8,8, porca: aço de grau 8
Espessura do material

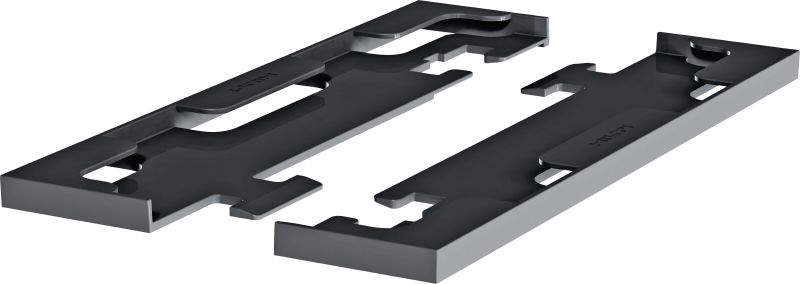

Placa de base: 4 mm/0,16 polegadas, Placa soldável: 7 mm/0,28 polegadas, Chapa deslizante: 3 mm/0,12 polegadas, Arruela serrilhada: 4 mm/0,16 polegadas
Acabamento da superfície
Placa de base: ZM300, placa soldável: não revestida
Galvanizado a fogo
Sim
Aço inoxidável
Não
Condições ambientais
Exterior, poluição de baixa a moderada (C3 / C4 - baixo)
Tipo de material Base
Concreto, Aço, Suporte modular
Tamanho da chave
19 mm
Torque de aperto para ajuste da altura
50 Nm

Documentos

Documentação
Documentação de sustentabilidade
Instruções de utilização
pdf Manual de corrosão, inglês [ 9.6 MB ]

Características & Aplicações

Características

  • Versatilidade one-for-all – utiliza o mesmo sistema de estribo para suportes de fixação, deslizamento, guia ou livre resistência para vigas modulares da Hilti, vigas de aço e concreto
  • Suporte a software abrangente – simplifica o cálculo utilizando PROFIS, Hilti FixPoint Calculator, bibliotecas BIM/CAD e vários plug-ins
  • Dados de carga e documentação disponíveis – design conforme as normas EN13480-3, Eurocode 3 e MSS-SP58 para componentes de suporte de tubos
  • Instalação mais rápida no local – ajuste facilmente a altura e a inclinação depois do tubo ser soldado na chapa do conector
  • Evitar licença de trabalho a quente no local – conector de tubo soldável pode ser preparado e soldado na oficina de fabricação sem nenhuma limitação de ajustabilidade no local

Aplicações

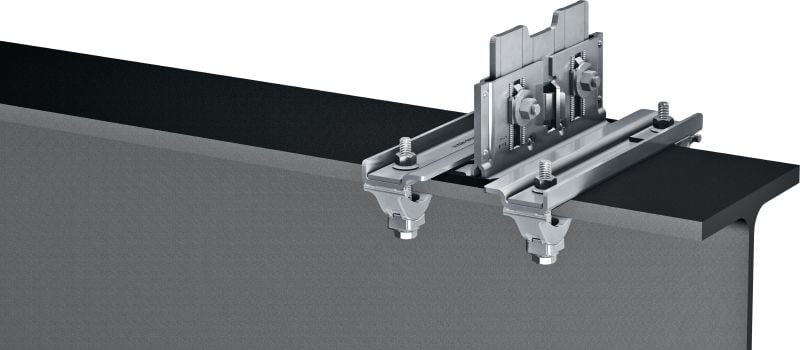

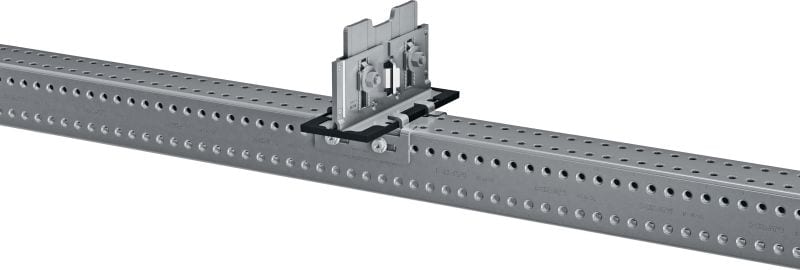

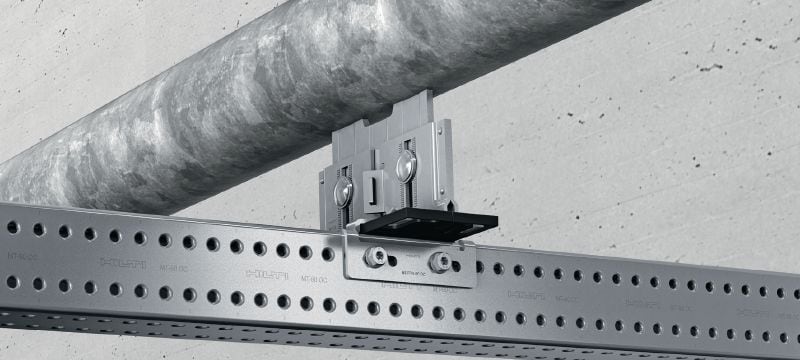

  • Fixação de tubos em vigas de aço, concreto ou vigas modulares de suporte da Hilti
  • Instalações de tubos em instalações industriais onshore, geração de energia, farmacêuticas, eletrônicas ou manufaturas automotivas
  • Indicado para tubulação de diâmetro interno pequeno com temperaturas de até 300 °C (572 °F) e uma espessura de isolamento de até 162 mm (6")
  • Recomendado para o uso em ambientes internos ou externos com poluição de baixa a moderada (C3/C4 – baixo)
