Como calcular a conexão pós-instalada?
Dimensionamento para vergalhões pós-instalados
![](/content/hilti/W2/BR/pt/business/business/engineering/post-installed-rebar/design-center/_jcr_content/pagestageimage.img.1920.medium.jpg/1516627283437.jpg)
Comprimento de ancoragem mais curto
![dimensionamento do comprimento para selagem de varões](/content/hilti/W2/BR/pt/business/business/engineering/post-installed-rebar/design-center/_jcr_content/mainSection/mainColumn/image_text_copy_copy/image.img.1920.medium.jpg/1516629905134.jpg)
Este é o tipo mais comum de aplicações de vergalhões nervurados e inclui a ligação de componentes novos a uma estrutura existente
De acordo com os códigos de construção com concreto estrutural, a força de ligação de vergalhões embebidos é limitada, mesmo quando a profundidade da camada do concreto é considerável.
Por isso, em algumas áreas, como paredes em que a profundidade de ancoragem é muitas vezes limitada, são usados reforços transversais soldados ou ganchos para compensar a redução no comprimento de ancoragem disponível.
A nossa pesquisa, aliada à pesquisa dos nossos parceiros, demonstrou que a força de ligação de vergalhões ancorados com os químicos de injecção da Hilti é superior à de vergalhões embebidos, desde que haja uma camada de concreto adequada.
O método de dimensionamento de vergalhões HIT da Hilti beneficia desta maior força de ligação para atingir reduções do comprimento de até 70%, quando é colocada uma camada de concreto adequada, em comparação com os dados indicados nos códigos de construção.
![Post installed rebar anchorage length Eurocode 2 solution](/content/hilti/W2/BR/pt/business/business/engineering/post-installed-rebar/design-center/_jcr_content/mainSection/mainColumn/two_image_text_col_c/left/image.img.1920.medium.jpg/1516630034107.jpg)
Solução da Eurocode 2
![Post installed rebar anchorage length Hilti HIT rebar design method](/content/hilti/W2/BR/pt/business/business/engineering/post-installed-rebar/design-center/_jcr_content/mainSection/mainColumn/two_image_text_col_c/right/image.img.1920.medium.jpg/1516630103515.jpg)
Método HIT para dimensionamento de selagem de varões HIT
Ligações rígidas com varões retos
![ligação de varões rígidos com varões retos](/content/hilti/W2/BR/pt/business/business/engineering/post-installed-rebar/design-center/_jcr_content/mainSection/mainColumn/image_text_104663040/image.img.1920.medium.jpg/1481151849247.jpg)
Os vergalhões com gancho ou laço são necessários para resistir a conexões rígidas, por exemplo, entre lajes e paredes, vigas e lajes, vigas e paredes, colunas e fundações.
Contudo, conseguimos encontrar uma solução.
Graças a uma colaboração com os nossos parceiros da Universidade Técnica de Munique e a Universidade Americana de Beirute, desenvolvemos uma pesquisa sobre como usar varões retos em conexões rígidas. A nossa solução baseia-se num modelo de escoras e tirantes.

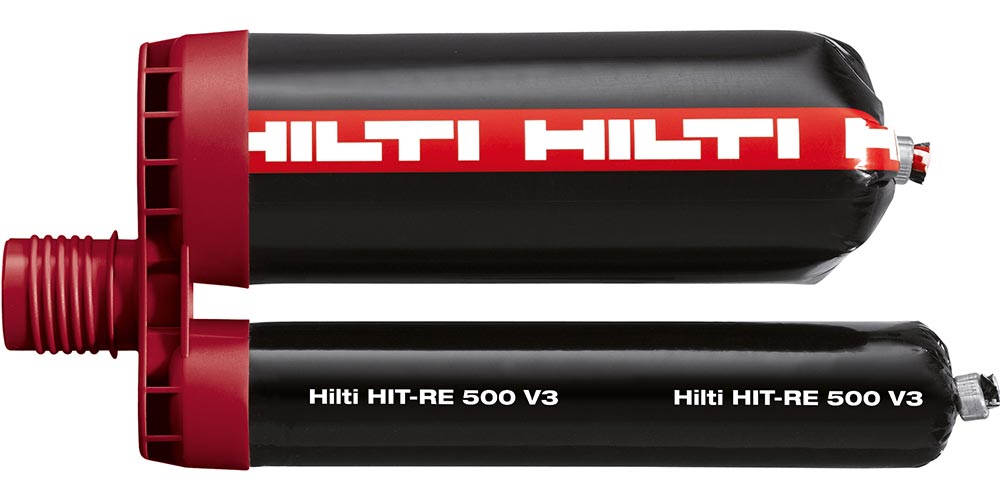

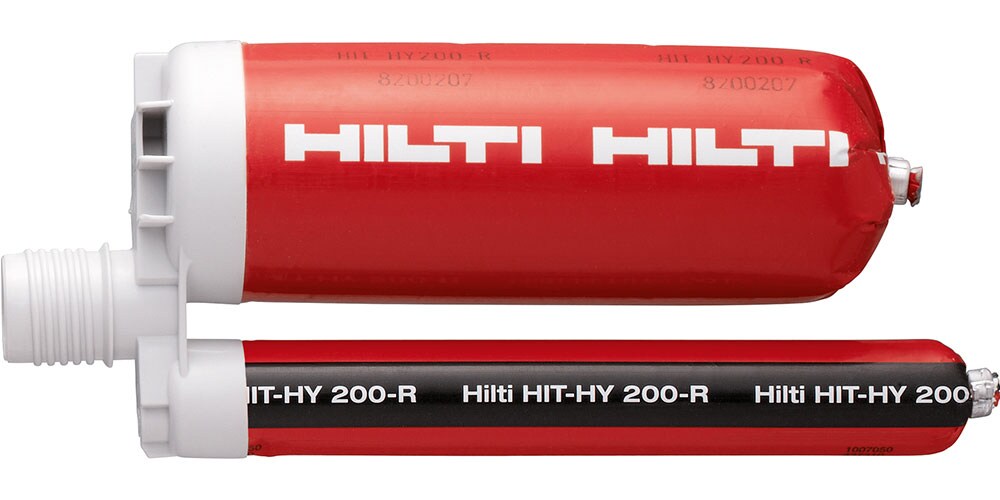

ANCORAGENS QUÍMICAS HILTI RELACIONADAS PARA SELAGEM DE VARÕES NERVURADOS
