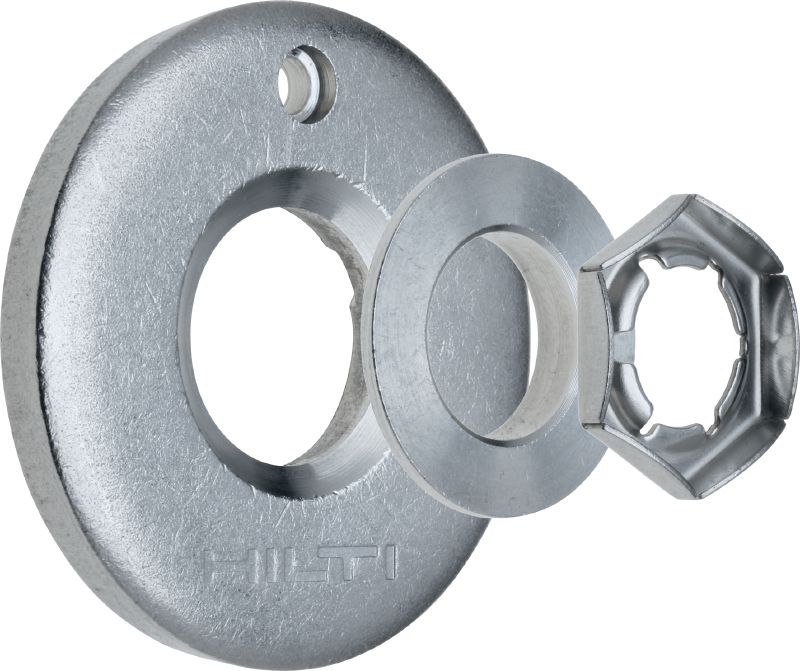

Arruela de preenchimento (aço inoxidável)
New productItem #r4929927
Para enchimento do espaço anular em ancoragens mecânicas e químicas (aço inoxidável A4)
Compartilhar
Os nossos clientes também procuraram por Conjunto dinamico ou Anilha de enchimento
Características
- Manuseio mais simples, mesmo com múltiplos pontos de fixação
- Possibilidade de fixação por atravessamento

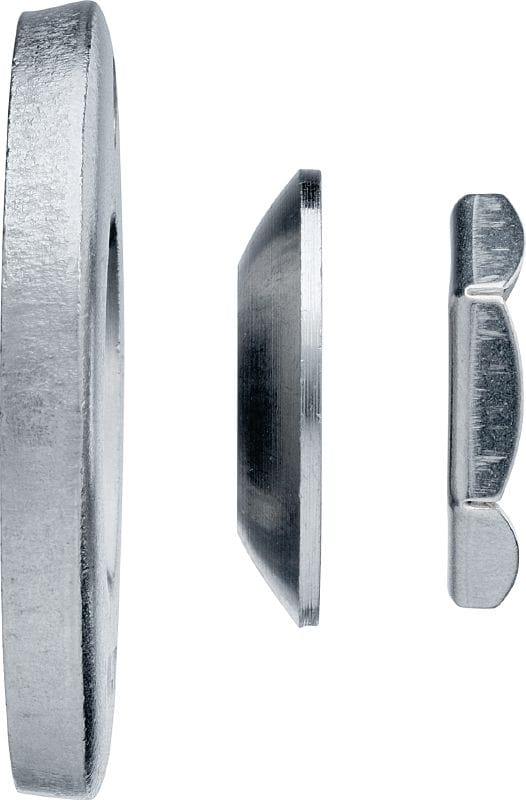

- Transferência de carga ideal através da arruela esférica e do enchimento do espaço anular

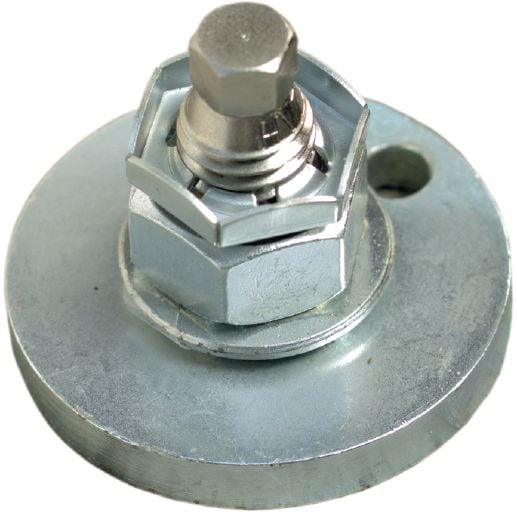

- Tamanhos M8-M24 incluem uma porca com trava (conforme imagem)
Aplicações
- Aplicações em que as cargas de cisalhamento têm de ser diretamente suportadas (a folga deve preenchida com ancoragens químicas injetáveis HIT-HY ou HIT-RE, dependendo do elemento de aço a ser fixado)
- Aplicações sísmicas ou de fadiga
- A folga nas ancoragens de expansão (HST, HST2, HST3, HDA, HSL-4, HMU, HSA) deve ser preenchida com ancoragens químicas injetáveis (HIT-RE não é adequado)
Para informação sobre certificados, por favor ver itens individualmente.
Documentos
-
- ETA-17/0200 para ampola química HVU-TZ e HAS-TZ, Inglês, Alemão, Polonês, [ 2.1 MB ]
- ETA-12/0084_HIT-HY-200-R_Anchor_EC2&TR055_50years_082019, Inglês, Alemão, [ 3.4 MB ]
- ETA-19/0601 HIT-HY 200-A/R V3 Ancoragem Jun-2023, Inglês, Alemão, Polonês, [ 21.5 MB ]
- ETA 03/0032 para sistema de ancoragem química HVZ (ETAG 001-05, Option 1), Inglês, Alemão, [ 2.8 MB ]
- ETA-23/0277 HAS-U A4 Fadiga, Inglês, Alemão, Polonês, [ 3.9 MB ]
- ETA-16/0143_HIT-RE 500 V3_Anchor_EC2_50&100years_052019, Francês, Inglês, [ 5.3 MB ]
Vídeos com instruções de uso
-
HUS Filling Set How-To (16:9, EN)
-
Chemical Anchors Filling Set How-To (16:9, EN)
-
Mechanical Anchors Filling Set How-To (16:9, EN)
